三維掃描檢測目前在制造業已經得到了比較廣泛的應用,特別是在一些異形曲面多,產品結構復雜的零部件上。
相比于傳統的接觸式三坐標檢測,非接觸式三維掃描檢測的優勢比較顯著,不受制于工作機臺的大小,產品不需要特別的定位,掃描時間短,效率高。
對于有些檢測完成以后需要補測的尺寸,不需要像三坐標檢測一樣還要重新再上機床定位,掃描檢測可以直接利用之前保存的數據,補充測量即可,任何尺寸都可隨時進行查詢,充分體現數字化檢測帶來的便捷。
三維掃描儀對于環境的要求比較低不似于三坐標量測需要在相對恒定的環境下才能工作,三位掃描儀只要不是在震動過大的環境即可穩定工作,這樣可以直接在生產車間使用,甚至在加工工程中,直接在機床上對加工到某一階段的產品實行掃描檢測,對整個加工過程的精度進行控制,避免了工件上下機床的時間浪費及重復定位精度的誤差。
另外在掃描結束后導入3D數據即可用于工件檢測,重新打開新的軟件就可以額進行下一個工件的掃描,整個過程是并行的。
(1)零部件質量檢測
零部件、模具型面檢測傳統都是使用三坐標進行的,對于重要型面,功能型面及其他特定的面進行截面量測或均勻分布打點測量,從而得到型面的加工質量檢測報告。但是這樣的報告是不全面的,未打到點的位置就是沒有檢測的位置,而利用三維掃描儀對零部件及模具型面檢測是全面的。

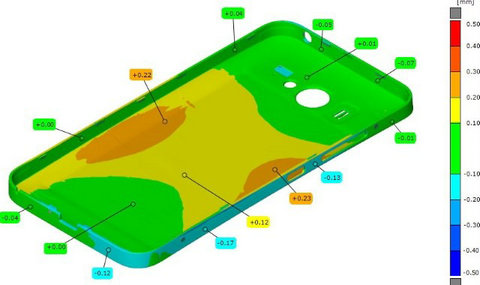

通過公差帶的顏色定義,將掃描后的數據與理論數據進行對比,通過公差帶的顏色渲染,完全反映了零部件的加工精度。而顏色的漸變反映了加工誤差的變化趨勢。
為電極型面具體加工情況,實際加工的電極型面因?yàn)樾枰紤]到放電間隙,故會比3D設計檔案小上一圈,顯示為藍色部分。
(2)虛擬裝配檢測
單個零件的三維掃描檢測比較直觀,但是在多個零件組裝以后,不能全面的看到零件的配合情況。使用傳統方法不能很好的解決這個狀況,通常都是直接試模,通過判斷成品的狀況,再來判斷如何對零部件進行調整,通過反復的嘗試,消耗大量時間來達到這一目的。
目前可以通過掃描各個零件,將這些數據通過原始3D組裝在一起,通過可視化的方式來提前分析整個裝配的狀況,提前分析問題,解決問題,縮短生產周期。
通過不同的色彩偏差來表示上下模之間的距離分布,距離呈現負向偏差(冷色)表示兩者之間間隙過大,達不到貼合的效果,中間部位顯示的就是產品的虛擬肉厚,如果呈現正向偏差(暖色),代表兩塊區域發生干涉,通過色彩誤差圖,可以快速簡便的確定哪些區域該做怎樣的調整。
采用三維掃描來進行實物數據化的應用,在模具加工、質量檢測等方面發揮著越來越大的作用。對于提高模具質量,縮短產品制造周期,都有深遠的意義。
蘇州銳沃斯三維依托先進的3D掃描設備,竭誠為客戶提供三維檢測服務。
